Лаборатория вычислительной гидромеханики и океанографии Морские и кораблестроительные термины и определения

Ахтерштевень – элемент набора судна: открытая или замкнутая стальная рама в кормовой оконечности, являющаяся продолжением киля. Через ахтерштевень проходят баллер руля и гребной вал. Кормовой плавник, образуемый ахтерштевнем, выравнивает поток воды из-под днища корабля, что способствует сохранению управляемости при плавании на крупном волнении.

Бак корабельный: 1 – носовая часть верхней палубы, идущая от форштевня до фок-мачты или носовой надстройки; 2 – надстройка судна в носовой части, доходящая до форштевня. На палубе бака располагаются якорное и швартовные устройства, которые редко используются экипажем при плавании в штормовых условиях. Высокий бак защищает носовую палубу от заливаемости при ходе на слабом или умеренном волнении. При встрече с крупной волной полный бак способствует развитию резкой и интенсивной продольной качки, глубокой зарываемости корпуса под встречную волну, а также возникновению опасности нарушения продольной прочности удлиненных корпусов кораблей.

Бимсы – поперечные балки, связывающие шпангоуты и служащие для скрепления бортов судна. На бимсы настилается палуба.

Буксирный гак – служит для крепления буксирного троса и быстрой его отдачи. В качестве буксирного гака могут применяться гаки, глаголь-гаки как обычные, так и снабженные амортизаторами (смягчают рывки, что уменьшает вероятность обрыва троса). В штормовых условиях с аварийного судна на трос буксира заводятся якорные цепи, что позволяет использовать в качестве амортизаторов погруженные под воду якоря. На спасательных судах вместо гаков используются буксирные лебедки, которые автоматически регулируют длину и натяжение буксирного троса.

Бульб судна – каплевидное обтекаемое утолщение корпуса в носовой подводной оконечности судна, снижающее волновое сопротивления при движении на тихой воде. Большой по размерам бульб способен жестко противостоять рысканию носовой части корпуса в штормовых условиях, что заметно ухудшает управляемость, а на косых курсах относительно волнения приводит к сильным ударам гребней волн о носовую скулу корпуса.

Бушприт – горизонтальный или наклонный брус, выдающийся вперед над форштевнем парусного судна. Служит для вынесения вперед косых парусов (кливеров и стакселей) с целью смещения вперед общего центра парусности для приведения его на одну вертикаль с центром бокового гидродинамического сопротивления корпуса.

Ватервейс – 1) брусья деревянного настила палубы, прилегающие к борту по всей длине корабля, обеспечивающие прочность и герметичность соединения палубы и бортовой обшивки (ширстрека). 2) Углубление в палубном покрытии для стока воды, идущее вдоль борта слома палубы или комингса.

Ватерлиния – след пересечения плоскости водной поверхности с корпусом судна. Положение ватерлинии на корпусе зависит от загрузки судна. Изменяется при плавании по мере расходования боеприпасов, топлива, воды, масла и др., а также при изменении плотности воды (например, при переходе из водоема с пресной водой в море), обледенении судна и др.

Волнопродуктор – устройство для образования волн в опытовом бассейне при испытании моделей.

Гальюн – водопроницаемая горизонтальная площадка впереди форштевня парусного корабля, закрепленная на прочном княвдигеде, впереди которых устанавливалось массивное носовое украшение. Выступающая вперед форштевня носовая наделка первой встречает гребни штормовых волн и, разрушая монолитность фронта, смягчает ударные нагрузки волн на бушприт, носовые палубы и надстройки, но при этом не способствует всхожести корпуса корабля на волну.

Гировертикаль, гирогоризонт – гироскопическое устройство для воссоздания условной вертикали или плоскости горизонта, относительно которой возможно измерение углов крена и дифферента корабля. В качестве простейшей гировертикали служит трехстепенный астатический гироскоп, ось которого стремится сохранять свое направление в мировом пространстве. Однако по отношению к вращающейся Земле, а также под воздействием качки корабля эта ось будет со временем изменять свое направление. Поэтому без корректирующего устройства такой прибор может служить лишь кратковременным указателем направления (в частности вертикали). Чувствительные элементы судовых гирокомпасов обладают свойством высокостабилизированного гирогоризонта.

Движитель – устройство, преобразующее работу двигателя или естественного источника энергии в движение корабля. Для передвижения по воде в качестве движителя могут служить парус, машущий плавник, весло, гребной винт, водометный движитель, воздушный винт, роторный движитель и др.

Дифферент – наклон корабля в продольной вертикальной плоскости относительно поверхности моря. Измеряется дифферентометрами в градусах для подводных лодок или в сантиметрах (разность между углублениями кормы и носа) для надводных кораблей. Влияет на поворотливость корабля, работу гребного винта и пр. Статический дифферент обычно регулируют приемом (удалением) водяного балласта или перекладкой горизонтальных рулей (на подводных лодках). Дифферентовка корабля, возникающая в результате продольной качки на штормовом волнении, наиболее пагубно влияет на обитаемость корабля, представляет опасность срыва грузов в трюмах и лишает корабль его основных мореходных качеств.

Забортный выстрел – (ундер-лиссель-спирт) устройство на корабле в виде горизонтального рея, устанавливаемое перпендикулярно к борту на уровне верхней палубы. Служит для постановки и крепления шлюпок и катеров при стоянке корабля на якоре, а также для посадки личного состава в них. На ходу корабля заваливается к борту.

«Карманный» линкор (линейный корабль) – неофициальное название трех германских военных кораблей: «Дойчланд» (впоследствии «Лютцов»), «Адмирал Шеер» и «Адмирал Шпее», построенных в 1928-1934 годах в рамках ограничений Версальского мирного договора 1919 г. «Карманными» они назывались за небольшие размеры (хотя имели мощное артиллерийское вооружение). Водоизмещение стандартное – 11 700 т (полное до 16 200 т).

Киль – элемент набора; продольная балка или балки, или пояс наружной обшивки судна, расположенные в диаметральной плоскости либо простирающиеся симметрично этой плоскости в районе днища судна и служащие для обеспечения прочности корпуса корабля (судна).

Княвдигед – прочная, наклоненная вперед верхняя часть форштевня парусных кораблей, над которой тросовой связкой укреплялся бушприт, и завершающаяся массивным и прочным носовым украшением.

Кормовая раковина – верхний участок кормовых обводов корпуса, форма которого определяет гидродинамические условия воздействия штормовых волн и зыби на корпус и винто-рулевой комплекс корабля.

Кормовые обводы – форма кормовой части корпуса корабля, определяющая условия поддержания управляемости и стабильной работы движителей при штормовом маневрировании.

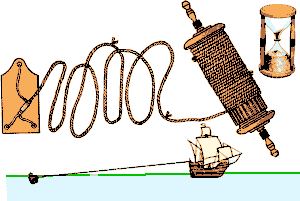

Лаг – навигационный прибор для измерения скорости хода судна и пройденного им расстояния. Различают лаги относительные (измеряют скорость относительно воды) и абсолютные (относительно дна). На морских судах применяют механические лаги, геомагнитные лаги, радиодоплеровские лаги.

Латинские паруса (латинское вооружение) – треугольные паруса, которые пришнуровываются к длинному, часто составному рейку. Одно из древнейших парусных вооружений, сохранившееся до наших дней в неизменном виде. Получили распространение в Средиземном море со средних веков.

Лисели (лизеели) – дополнительные паруса в форме трапеций, которые ставятся на фок- и грот-мачтах в помощь прямым парусам по их сторонам при попутных ветрах. Различают брам - лисели (ставятся с боков брамселей) марса-лисели (с боков марселей) и ундер-лисели (выстрелы).

Лисель-спирты – тонкие выдвижные рангоутные деревья на фока–, грота-реях и на фор- и грот-марса-реях, служащие для постановки лиселей.

Метацентрическая высота – возвышение метацентра над центром тяжести судна. Метацентром называют аппликату центра дуги, по которой движется центр величины погруженного корпуса при малых углах накренения (дифферента). Расстояние от метацентра до центра величины называют метацентрическим радиусом, величина которого определяется продольным (поперечным) моментом инерции площади ватерлинии. Метацентрическая высота рассматривается как удельная мера остойчивости (т.е. приходящаяся на одну тонну весового водоизмещения судна). Увеличение метацентрической высоты способствует резкой качке на волнении, а завышенные величины метацентрических радиусов приводят к увеличению размаха поперечной (продольной) качки. Значение метацентрической высоты поперечной – от долей метра до 2–4 метров у крупных судов, продольной – от 1 до 2 длин корпуса.

Мидель-шпангоут – линия пересечения теоретической поверхности корпуса вертикальной поперечной плоскостью, проходящей по середине длины судна, на базе которой построен теоретический чертеж судна.

Мореходные качества – основные требования к кораблю определяются законами статики, динамики и гидромеханики корабля, объединенными в курсе наук – Теория корабля. Плавучесть и остойчивость – это способность корабля устойчиво держаться на поверхности воды, в том числе при воздействии на него ветра и интенсивного волнения. Непотопляемость – способность корабля оставаться на плаву и не опрокидываться при частичном затоплении корпуса. Ходкость и устойчивость на курсе характеризуют способность корабля к прямолинейному движению на взволнованной поверхности моря с минимальными затратами мощности судовых машин. Поворотливостью называется способность корабля изменять курс и траекторию движения в соответствии с перекладкой руля. Плавность качки – чем меньше на корабль влияет качка, тем выше его скорость, лучше условия обитаемости для экипажа, дольше служат судовые механизмы, не расшатывается корпус и т.д.

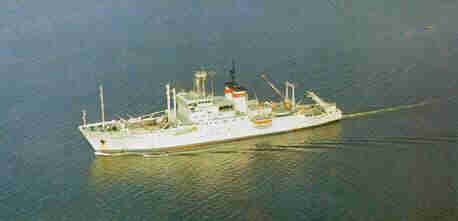

Обводы корпуса корабля – внешние очертания формы корпуса корабля (судна). Задаются теоретическим чертежом корабля при проектировании и зависят от назначения корабля, его размеров, проектной скорости хода, района плавания, автономности и др. В значительной степени определяют сопротивление воды его движению, управляемость, интенсивность и амплитуду штормовой качки, остойчивость, всхожесть на волну и заливаемость палуб, условия работы движителей и др.

Плавниковые движители – в древнем флоте, в современных странах Африки и в Китае в качестве плавниковых движителей используется кормовые весла. В современном крупнотоннажном флоте технологические решения по созданию таких движителей находятся на стадии научных исследований.

Погибь – выпуклый изгиб палубных бимсов, служащий для ускорения ската потоков воды с верхней палубы, а также обеспечивающий динамическую устойчивость и прочность палуб под воздействием внешних, в том числе ударных, нагрузок.

Подзор кормовой – наклонная часть кормы, выходящая за пределы ахтерштевня. Форма изгиба и сама его величина зависит от типа и количества движителей, особенностей расположения руля, преобладающих скоростей корабля (судна) при его повседневной службе, а также особенностей эксплуатации корабля.

Полубак – возвышение корпуса над верхней палубой в носу корабля. По длине занимает от 1/4 до 2/3 длины корабля, в последнем случае называется удлиненным полубаком.

Руль – собранные в единую конструкцию перо руля и баллер руля. Перо руля изгибает диаметральную плоскость корабля, отчего появляется разворачивающий момент и дополнительная «подъемная» сила, отклоняющая корпус корабля в сторону, противоположную циркуляции. Баллер является осью вращения пера руля, и обычно образует кормовой перпендикуляр на теоретическом чертеже корпуса корабля. Различают балансирные рули, полубалансирные рули и небалансирные рули. На малой скорости, когда эффективность обычного руля падает, используют системы активного управления судном – подруливающие устройства.

Румпель – рычаг, насаженный на голове руля (баллера руля) и служащий для его перекладки.

Рыскание (рыскливость) – свойство судна произвольно уклоняться в ту или другую сторону от курса. Свободное рыскание в штормовых условиях является необходимым условием для уклонения корабля от сильных косых ударов встречных волн, но при этом форма корпуса корабля должна обеспечивать осредненную устойчивость корабля на курсе. Степень рыскливости и устойчивости на курсе регулируется величиной и наклоном подводной части форштевня, которые могут быть выбраны по результатам испытаний мореходности в штормовом опытовом бассейне.

Скула судна – место наиболее крутого изгиба борта, переходящего в носовую или кормовую часть – носовая или кормовая скулы, или в днище – бортовая скула. Мореходные качества корабля в наибольшей степени определяются отработанностью формы скуловых обводов корпуса (рисунок с сайта www.Ship.SAIC.com).

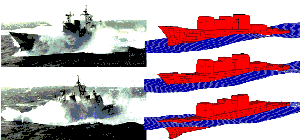

Слеминг – тяжелые удары корпуса о воду при неблагоприятной встрече с крупными гребнями штормовых волн. Слеминг может стать причиной срыва с фундаментов корабельных механизмов, смещения тяжелых грузов или разрушения остова корпуса, что может нарушить его общую прочность и привести к разлому или обширному нарушению герметичности. Чаще всего слеминг происходит по причине излишней всхожести корпуса на волну, отчего при падении носовой оконечности с высокого гребня одной волны происходит сильнейший удар днищем о ее плоскую подошву с последующим глубоким зарыванием корпуса под новый гребень штормовой волны.

Степс: 1 – наглухо прикрепленное к килю корабля (кильсону шлюпки) стальное или деревянное гнездо, в которое вставляется мачта своим шпором; 2 – стакан (гнездо) в палубе, в который вставляется баллер шпиля, и т.п.

Твиндек – межпалубное пространство во внутренней части корпуса сухогрузного судна, лежащее выше трюма. В твиндеке размещаются грузовые помещения, каюты пассажиров и экипажа. На многопалубных судах несколько ярусов твиндека.

Теоретический чертеж – проекции обводов (формы корпуса) корабля в трех взаимно перпендикулярных проекциях: корпус – изображение шпангоутов на плоскости мидель-шпангоута; бокбатоксов на диаметральной плоскости; полуширотаватерлиний на горизонтальной плоскости. Ватерлиния, пересекающая поверхность воды при расчетной загрузке, называется конструктивной.

Транец – плоский срез кормы у кораблей, судов и яхт-швертботов. Широкая транцевая корма способствует захвату корпуса попутной волной, что может привести к быстрому развороту корабля и его опрокидыванию.

Фальшборт – легкий пояс бортовой обшивки, возвышающийся над верхней палубой. Служит для ограждения края палубы и меньшей ее заливаемости. На судах выполняется как правило в носовой и кормовой части палубы.

Фок-мачта – передняя мачта на судне, т.е. первая, считая от носа к корме на судах с двумя и большим числом мачт.

Форштевень – деревянная или стальная балка в носу корабля повышенной прочности, на которой закреплена наружная обшивка носовой части корпуса и которая в нижней части корпуса переходит в киль. Наклон форштевня и полнота надводной части корпуса наиболее сильно отражаются на штормовой мореходности корабля. Для пассажирских судов (и современных военных кораблей) форма форштевня, подобно носовым украшениям, нередко выбирается из эстетических принципов. Завышенный форштевень повышает опасность критической нагрузки на корпус в условиях штормового волнения, что для удлиненных кораблей и тяжелых танкеров может привести к поперечному разлому корпуса.

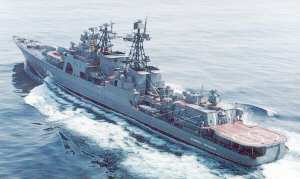

Ходкость – способность корабля к движению на спокойной воде и в условиях интенсивного штормового волнения при заданной мощности главной энергетической установки. Зависит от формы обводов корпуса, соотношения главных размерений, типа движителя. В теории корабля объединяет как научная дисциплина два раздела – сопротивление воды движению корабля (судна) и теорию движителей. Ходкость определяется расчетным путем на стадии проектирования; точность определения проверяется на стадии модельных испытаний; результирующая оценка ходкости выполняется при испытаниях корабля на мерной миле.

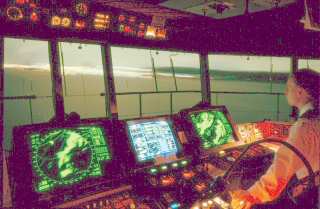

Ходовой мостик – огражденная часть палубы ходовой рубки, где расположены приборы управления кораблем и его оружием: машинные телеграфы, репитеры компаса, лага, выносные индикаторы радиолокатора, гидролокатора и др.

Ширстрек – пояс бортовой обшивки, примыкающей к верхней непрерывной палубе корабля (судна). Является одной из основных продольных связей и делается толще остальных поясов обшивки с целью увеличения общей прочности корабля.

Шканцы – часть верхней палубы парусных кораблей между грот- и бизань-мачтами. На военных кораблях на шканцах выстраивался почетный караул при встрече командования и почетных гостей.

Шкафут – часть верхней палубы парусных кораблей между баком и шканцами (между фок- и грот-мачтами).

Шпангоут – ребро жесткости наружной обшивки корпуса корабля (судна) или фюзеляжа самолета, расположенное в поперечной плоскости; элемент поперечного набора. Шпангоуты являются опорами листов наружной обшивки. На уровне палуб шпангоут замыкается поперечными связями – бимсами. Шпангоут в среднем по длине корпуса сечении называется мидель-шпангоутом, изображение которого на чертеже позволяет судить о размерах корабля, его некоторых конструктивных особенностях.

Ют: 1 – название кормовой надстройки на судах гражданского флота (на кораблях ВМФ она именуется полуютом); 2 – кормовая часть палубы корабля (на парусных кораблях и судах – от кормы до последней мачты).


Шкала степени волнения на море

Шторм
балл
м
Ветер
(мах)
м/с
Характеристика волнения
Признаки для определения состояния поверхности моря
Штиль

I.
0,25
2,5 Слабое
Появляются гребни небольших волн
Судно начинает испытывать слабую качку, практически не влияющую на его ходовые качества и условия обитаемости
II.
0,75
4,5 Умеренное
Небольшие гребни волн опрокидываются, но пена не белая, а стекловидная.
На большой скорости хода возможны удары волн по носовой скуле судна.
III.
1,25
8,0 Значительное
Хорошо заметные небольшие волны, гребни некоторых из них опрокидываются, образуя клубящуюся пену – барашки.
IV.
2,0
10 Значительное
Волну принимают хорошо выраженную форму, кругом образуются барашки
V.
3,5
12,5 Сильное
Появляются гребни большой высоты, их пенящиеся вершины занимают большие площади, ветер начинает срывать пену с гребней волн
VI.
6,0
16,0 Сильное
Гребни очерчивают длинные валы ветровых волн, пена, срываемая с гребней ветром, начинает вытягиваться полосами по склонам волн
VII.
8,5
20,0 Очень сильное
Длинные полосы пены, срываемые ветром, покрывают склоны волн и местами, сливаясь, достигают их подошвы
VIII.
11,0
25 Очень сильное
Пена широкими, плотными, сливающимися полосами покрывает склоны волн, отчего поверхность становится белой, только местами, во впадинах волн, видны свободные от пены участки
IX. 29 Исключительное
Вся поверхность моря покрыта плотным слоем пены, воздух наполнен водяной пылью и брызгами, видимость значительно уменьшена
