Министерство образования и науки Российской Федерации
Федеральное агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
«Сахалинский государственный университет»
693008, Россия, г. Южно-Сахалинск, ул. Ленина, 290
Тел.:(4242) 424357, факс: 429945, email: Admin@SakhGU.ru, Rector@SakhGU.ru
ПРОГРАММА ДЛЯ ЭВМ
« H u l l »
Свидетельство о государственной регистрации № 2010615849 от 8 сентября 2010г.
Заявка № 2010614190, дата поступления 13 июля 2010 г.
Автор: Храмушин Василий Николаевич
Правообладатель: Сахалинский государственный университет
Построение аналитической формы корпуса корабля, расчеты волнового сопротивления, кривых элементов теоретического чертежа и диаграмм остойчивости морских судов.

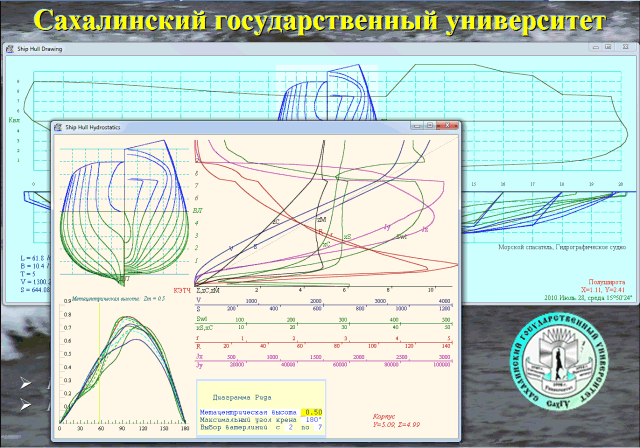

«Hull» – унифицированный программный комплекс для визуализации и анализа формы корпуса корабля, определяемого либо с помощью гладких аналитических поверхностей, либо с помощью таблиц плазовых ординат теоретического чертежа реального корабля. Программа поддерживает ведение архива различных корпусов судов и подводных лодок, обеспечивает расчеты водоизмещения, смоченной поверхности, центров объема и коэффициентов полноты, выполняемых непосредственно при визуализации всех трех проекций формы корпуса. В интерактивном режиме возможно проведение аффинных преобразований формы корпуса, и его аналитическая деформация для искусственного придания завала или развала бортов в средней части корпуса. С помощью указателя мышь можно считывать координаты судовой поверхности. В отдельном окне Windows выполняются расчеты и построение кривых элементов теоретического чертежа (гидростатических кривых), а также расчет и построения диаграмм остойчивости при различных осадках. С помощью указателя мышь также считываются величины на гидростатических кривых, плечах остойчивости и связанной проекции корпус теоретического чертежа. В дополнительном режиме реализован расчет и построение кривых волнового сопротивления. Указателем мышь могут отмечаться точки скорости хода корабля на кривой волнового сопротивления, для которых в едином масштабе будут прорисованы интегральные кривые интенсивности излучения корабельных волн, что необходимо для последующей отработки формы корпуса для оптимизации (минимизации) волнообразования в различных режимах хода корабля. В дополнение к комплексу Hull создана программа Wave – моделирование трехмерных (пространственных) групповых структур трохоидальных волн, и программа Matrix – путевой и лабораторный анализ телеметрических данных о качке, местоположении, ходкости и глубине воды под килем опытовых моделей или реальных судов. В перспективе эти программы должны войти в состав комплекса Hull, что позволит автоматизировать получение и анализ данных о штормовой мореходности корабля.
Тип ЭВМ: IBM-PC 386.
Язык: Code::Blocks-10.5, MinGW-C++, OpenGL.
ОС: Win32, Linux-Wine
Объём программы: 120 Kб
