Носовая оконечность быстроходного надводного корабля или относительно тихоходного гражданского судна повышенной штормовой мореходности и ледовой проходимости в автономном плавании
(Форштевень и скула корабля)


В.Н. Храмушин.

Патент № (19) RU (11) 2 607 136(13) C2, Бюлл. № 1 от 2017-01-10
Рег.№ 2015107067/11(011473), от 2015-03-02. (Составлено 2015-01-12, решение о выдаче патента 2016-07-27. Бюл.№ 26 от 2016-09-20).
B63B 1/06     ... форма носовой оконечности
B63B 1/32     … прочие средства для изменения гидродинамических характеристик корпусов
B63B 1/00     Гидродинамические или гидростатические характеристики корпусов или подводных крыльев (корпуса подводных лодок 3/13; кили 3/38; определение гидродинамических характеристик корпусов при проектировании 9/00; уменьшение килевой и бортовой качки или подобных нежелательных движений водных транспортных средств с помощью стабилизирующих пластин, воздействующих на воду 39/06)

Fore end of high-speed surface ship or relatively low-speed civil ship of high thunderstorm navigability and ice flotation in autonomous navigation. “Stem and bow bilge of ship”
Abstract of invention
:
Field: shipbuilding.
Substance: invention relates to ship building, particularly, to designing ship hull fore end shape, used in complex storm and ice conditions of navigation. Better running and maneuvering characteristics at intensive hurricane waves, antipitching, reduced risk of icing top decks are achieved by means of the special stem and bilge entrance lines configuration: bent or vertical stem for shock-free cutting storm waves peaks, to move in ice in the icebreaker mode, with storm undercut in the lower part of the stem for releasing rambling under conditions of intensive rolling and pitching motion, with hardening the lower part of the stem and sharpened surface part of the stem-icebreaker, surface frames are optimized from small flare, stabilizing active thunderstorm move before their tumble home with reduction of tank height for compensation of pitching due to flooding foredeck of low-speed ships, Bow formation defines the beginning of the helical surface at the level of variable waterlines from the stem to separation zone of the divergent ship wave, that compensates the force impact of opposite storm waves and is reduces running trim, behind the separation zone of the ship wave there is a convex bend of molded frame circuits to form the tumble home and underwater bulges in the middle part of the hull, which reduces rolling motion in storm conditions.
Effect: reduced rolling motion.
1 cl, 2 dwg.

Формула изобретения

Носовая оконечность быстроходного надводного корабля или относительно тихоходного гражданского судна повышенной штормовой мореходности и ледовой проходимости в автономном плавании, сформированная форштевнем и скуловыми обводами, отличающаяся:

– вертикальным или заваленным в корму прочным и заостренным штевнем от уровня палубы бака, вниз до таранного упрочения на глубине порядка половины осадки; со штормовым подрезом в нижней части форштевня от гладкого слияния с килем и наклоном порядка 20-30° от горизонтали в таранной точке вертикального сопряжения; с особым упрочнением таранной части форштевня для безопасной остановки корабля при столкновении с ледовыми полями и торосами; надводные ветви носовых шпангоутов могут иметь небольшой развал для быстроходного корабля, либо заниженную высоту с повсеместным завалом борта для тихоходных судов; начиная от бульбового утолщения (таранного упрочнения) строится винтовая поверхность обшивки до зоны отрыва расходящейся корабельной волны (соизмеримой по длине с внешними штормовыми волнами); далее винтовая поверхность уходит под днище, а на уровне переменных ватерлиний начинается выпуклый изгиб шпангоутов с образованием булей и завала борта в средней части корпуса.

Реферат описания изобретения

Носовая оконечность быстроходного надводного корабля или относительно тихоходного гражданского судна повышенной штормовой мореходности и ледовой проходимости в автономном плавании - «Форштевень и скула корабля».

Изобретение относится к кораблестроению с учетом особенностей судовождения в сложных, штормовых и ледовых условиях мореплавания на Дальнем востоке России, в полярных акваториях Арктики и Антарктики. Улучшение ходовых и маневренных качеств на интенсивном штормовом волнении; умерение всех видов качки; снижение риска обледенения верхних палуб, достигается особым устройством форштевня и скуловых обводов:

– заваленным или вертикальным форштевнем для безударного прорезания гребней штормовых волн; с возможностью движения во льдах в режиме ледореза; при поддержании остойчивости на изначально низком или нулевом уровне;

– со штормовым подрезом в нижней части форштевня для раскрепощения рыскания в условиях интенсивной бортовой и килевой качки при активном движении на штормовом волнении;

– с упрочнением нижней части форштевня, создающей упор в основание ледового поля, где лед разогрет до температуры воды, и заостренной надводной частью форштевня-ледореза, раскалывающего ледовое покрытие с повышенной хрупкостью при низких температурах воздуха;

– надводные ветви шпангоутов оптимизируются от небольшого развала, стабилизирующего активный штормовой ход; до их завала со снижением высоты бака для компенсации килевой качки за счет заливаемости носовой палубы тихоходных судов;

– бульбовое образование задает начало винтовой поверхности на уровне переменных ватерлиний от форштевня до зоны отрыва расходящейся корабельной волны, что компенсирует силовое воздействие встречных штормовых волн и служит уменьшению ходового дифферента;

– за зоной отрыва корабельной волны начинается выпуклый изгиб шпангоутных контуров с образованием завала борта и подводных булей в средней части корпуса, что снижает бортовую качку в штормовых условиях.

Перечисленные инженерные решения для форштевня и скуловых обводов наиболее эффективны в случае комплексного применения, с оптимизацией их геометрических параметров для конкретных географических и навигационных условий эксплуатации проектируемых кораблей и судов.

Чертежи

Носовая оконечность быстроходного надводного корабля или относительно тихоходного гражданского судна повышенной штормовой мореходности и ледовой проходимости в автономном плавании - «Форштевень и скула корабля».

варианты построения носовой части корпуса для быстроходного (фиг. 1) и экономичного (фиг. 2) режимов хода на крупном штормовом волнении

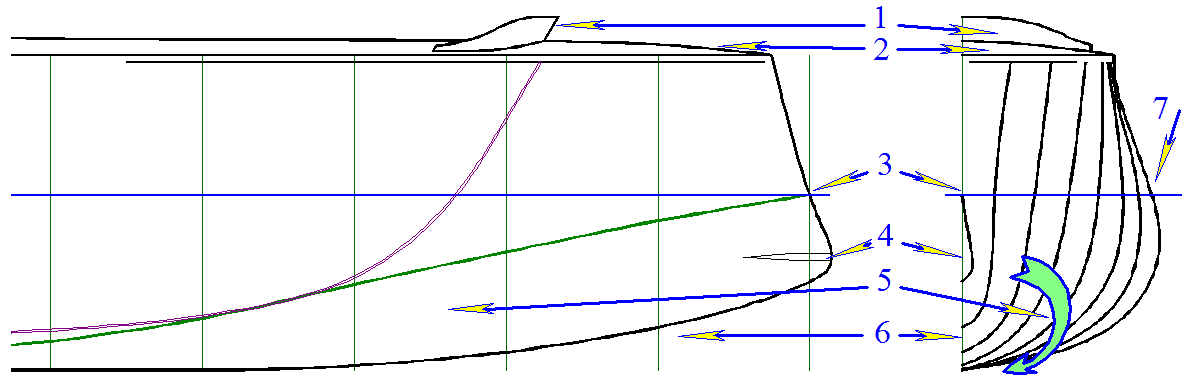

Фиг. 1.

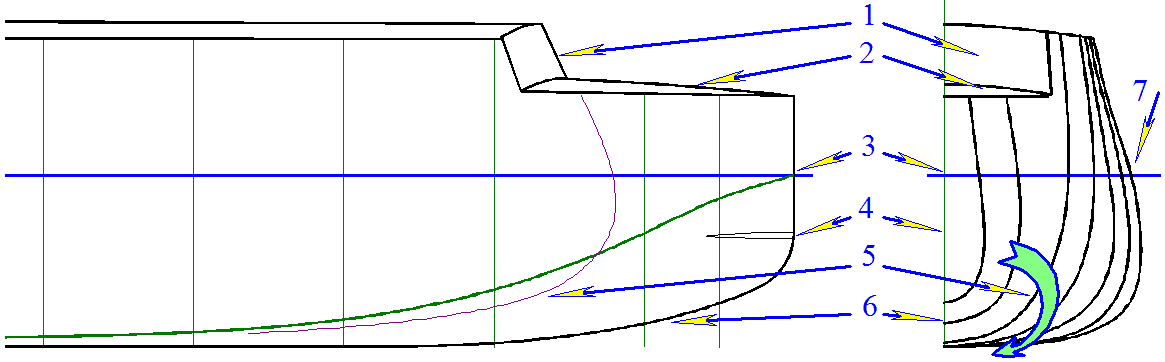

Фиг. 2.

Описание изобретения

Носовая оконечность быстроходного надводного корабля или относительно тихоходного гражданского судна повышенной штормовой мореходности и ледовой проходимости в автономном плавании - «Форштевень и скула корабля».

Изобретение относится к областям наук о кораблестроении и судовождении в сложных, штормовых и ледовых условиях мореплавания, и представляется результатом математических и экспериментальных исследований в области целевого непротиворечивого проектирования корабля для штормовых и ледовых условий мореходства на Дальнем востоке России, в полярных акваториях Арктики и Антарктики.

Назначение

Настоящим изобретением устанавливаются варианты построения носовой оконечности быстроходного корабля и относительно тихоходного транспортного судна повышенной мореходности, способных к поддержанию активного хода заданными курсом относительно интенсивного волнения открытого моря; адаптированных к штормовому маневрированию в условиях ураганных ветров и интенсивного волнения; предохраненных от опасности ветрового набрызгового обледенения верхних палуб; и обладающих возможностью автономного ледового плавания во льдах со средней (не сплошной) сплоченностью.

Океанский флот повышенной штормовой мореходности и ледовой проходимости должен создаваться по специальным проектам для дальневосточных морей России, что необходимо для организации эффективного ведения морских работ и поддержания транспортных коммуникаций во все сезоны года в любых погодных условиях, и что в немалой степени обусловливается практическим отсутствием портов-убежишь для укрытия от штормов кораблей и судов, предназначенных к ведению морских работ в обширных акваториях Сахалина и Курильских островов.

Уровень техники

Непротиворечивое проектирование морской техники оперирует инженерными подходами к оптимизации обводов, формы корпуса и общекорабельной архитектуры всепогодного судна, способного к активному использованию палубных устройств и высокотехнологичного бортового оборудования в условиях штормовой качки и холодных ветров северных морей [[1], [2]].

Предпосылками поисковых математических и экспериментальных исследований, приведших к формулированию инженерно-технических решений настоящего изобретения, стали исторические зарисовки формы носовой оконечности древнего китайского корабля, изображенного на «Карте с кораблем» Марко Поло в XIII веке; а также построение форштевня и скулы кораблей и судов конца XIX – начала XX веков, носовые оконечности которых во многом согласуется с настоящими инженерно-техническими решениями.

В соответствии с этапами целевого проектирования и построения нового судна, ключевые инженерно-технические разработки должны строго соответствовать исходному эксплуатационному заданию на создание перспективных кораблей и судов для достижения наивысшей эффективности исполнения задач по предназначению корабля и ведения морских работ [3] и поддержания морских транспортных коммуникаций во все сезоны года в любых погодных условиях длительного автономного плавания в удаленных штормовых и ледовых акваториях дальневосточных морей России и северной части Тихого океана.

В качестве ведущей концепции проектирования обводов и формы корпуса корабля используются инженерно-технические принципы [4] непротивления силовому воздействию со стороны штормовых волн и снижения ударных ледовых нагрузок, что способствует гидродинамической взаимокомпенсации всех видов качки, обеспечению комфортности обитания экипажа и безусловной безопасности крепления грузов и оборудования. Согласованность режимов гидродинамического влияния формы, инерции и гравитационной массы судна на ходу в условиях крупного волнения, так же как и отсутствие в носовой части корабля чего бы то ни было лишнего, создают условия всепогодной работы в соответствие с предназначением.

Оптимальность выбора обводов носовой оконечности корабля поверена серией расчетов [5] с использованием интеграла Джона Генри Мичелла [6, Michell J.H. 1898], физическая и геометрическая интерпретация которого выявляет взаимосвязь между корабельным волнообразованием на больших скоростях хода [7] и силовым воздействием на корпус корабля со стороны морского волнения:

.


Rx – волновое сопротивление корабля при скорости движения V0. Все величины в интеграле Мичелла приведены к размерным физическим функциям и аргументам: A(l) – амплитуда излучаемой корабельной волны; – соотношение длин для максимальной поперечной волны L к расчетной фазовой волне l; k = 2·p/l – волновое число для данной фазовой волны; – пространственный фазовый отсчёт отстояния от точки излучения корабельной волны.

Физико-геометрическая интерпретация гидродинамических процессов в интеграле Мичелла показывает механизм отражения от корпуса корабля внешних волн, набегающих под косыми углами J в диапазоне длин: l Î [ 0 ¸ L = 2×p×V02/g], где: L – длина поперечной корабельной волны, соответствующая скорости хода V0. В расчетах учитывается, что в оконечностях корпуса корабельная волна не может оторваться от корпуса и волновые процессы заменяются ударным суммированием амплитуд коротких волн в форме простого источника жидкости вблизи судовой обшивки.

В частном случае оптимизация обводов сводится к поиску геометрических форм с минимальным ходовым дифферентом и корабельным образованием на всех, включая закритически высоких, скоростях хода по тихой воде, при основных посадках, возникающих в процессе вертикальной качки в штормовом море, что согласно гипотезе об обратимости физических процессов излучения и отражения корабельных и штормовых трохоидальных волн, ожидается построение обводов, обладающих свойством пропуска штормовой трохоидальной волны через корпус корабля с минимальными искажениями, что должно обеспечиваться в условиях интенсивной вертикальной и килевой качки на крупном штормовом волнении. Вычислительные эксперименты и мореходные испытания по моделированию корабельного волнообразования и воздействия на корпус трохоидальных штормовых волн [8] показывают результаты чувствительные к изменению носовых обводов, что и позволяет математически определиться с экстремальными функционалами и осмысленными инженерными решениями в оптимизационной задаче о наилучшем построении носовой части корпуса корабля. Вычислительные эксперименты по моделированию корабельного волнообразования от кормовой части корабля крайне зависимы от продольного и вертикального распределения источников волнового излучения, что формально делает оптимизационную задачу плохообусловленной, и потому в расчетах использовались более жесткие оптимизационные функционалы, раздельно для носовой и кормовой оконечностей корабля, в которых не учитывается интерференция корабельных волн, излучаемых от источников в носовой оконечности, и стоков – в кормовой.

Предлагаемая в настоящем изобретении носовая оконечность корабля оптимизирована преимущественно для автономного плавания в условиях интенсивного волнения под ураганными ветрами открытого океана [3,10], с возможностью автономного хода во льдах (класс УЛ или УЛА) средней сплоченности до 8-9 баллов, в том числе со скоростью шесть и более узлов под проводкой ледокола.

Прототипом настоящего инженерного решения следует полагать изобретение RU-2384456 – «Корабль гидрографической и патрульной службы» [9], в котором определяется назначение и эксплуатационные особенности корабля повышенной штормовой мореходности. Аналогом для варианта тихоходного судна представляется изобретение RU-2535382 – «Рыболовное судно северных морей» [10], с форштевнем, обеспечивающим режим ледореза, и не теряющим остойчивости при давлении форштевнем на тяжелые ледовые поля, что очень важно для судов с предельно малой начальной остойчивостью по условиям минимизации качки в штормовом плавании. Историческими аналогами для избранных технических решений по форме форштевня, скулы и носовых обводов корпуса являются добротные корабли и суда конца XIX – начала XX веков, в построении формы носовых обводов у которых можно отметить промежуточные технические решения между определенными в настоящем изобретении вариантами быстроходного корабля и тихоходного судна.

Осуществление изобретения

Форштевень и скуловые обводы быстроходного надводного корабля (фиг. 1) или относительно тихоходного гражданского судна (фиг. 2) устанавливают главные особенности взаимодействия корпуса со штормовым волнением, и создают условия для практического обеспечения автономного плавания судна в ледовых полях средней сплоченности.

Для достижения оптимальной ходкости и уверенной маневренности на интенсивном штормовом волнении; во избежание опасного обледенения верхних палуб; и обеспечения возможности автономного плавания в ледовых условиях дальневосточных морей России, носовая часть корпуса быстроходного надводного корабля (фиг. 1) или относительно тихоходного гражданского судна (фиг. 2) должны строиться с использованием следующих инженерно-технических и конструктивных элементов в устройстве форштевня, скуловых обводов и надводной части носовой оконечности корпуса:

– установка вертикального (фиг. 2) или немного заваленного в корму (фиг. 1) заостренного штевня на высотах от палубы бака до подводного уровня в диапазоне переменных ватерлиний, при плавании на умеренном волнении моря (примерно на одну треть осадки), для безударного прорезания гребней штормовых волн и удержания в надводном положении контактной кромки разламываемых ходом корабля ледовых полей, с недопущением заныривания обломков льдин под скулу и днище корпуса;

– устройство штормового подреза в нижней части форштевня (фиг. 1,2–6) на протяжении от гладкого слияния с линией киля и наклоном около 20-30 градусов от горизонтали в области сопряжения с вертикальным (таранным) упрочнением форштевня на уровне от основной линии порядка двух третей осадки, что необходимо для предотвращения рыскания в условиях интенсивной бортовой и килевой качки при активном движении и маневрировании корабля на крупном волнении;

– особое упрочнение таранной части форштевня на уровнях непосредственного воздействия ледовых полей и торосов (фиг. 1,2–4), рассчитанное на предельные усилия при ударных нагрузках для раскола ледового поля на скоростях хода до 6 узлов (например, при движении с тралом), или с возможной полной остановкой корабля на скоростях до 3-4 узлов для последующего создания максимальной упорной нагрузки с вектором усилия на небольшой подъем ближайшей кромки ледового поля для предотвращения ухода под днище корабля контактной кромки ледовых обломков, что также способствует сохранению начальной остойчивости, которая для снижения бортовой качки в штормовых условиях должна поддерживаться на предельно низком или нулевом уровне;

– форштевень естественным образом создает упор отчасти затупленной и очень прочной частью форштевня в нижних слоях ледового поля (фиг. 1, 2–4), где лед разогрет до температуры воды, а заостренный форштевень в надводной части (фиг. 1, 2–3) создает критические колющие напряжения на поверхности крупных льдин, где особая твердость и колкость ледового покрытия обусловливается низкими температурами охлаждающего сверху воздуха;

– надводные ветви носовых шпангоутов могут иметь небольшой развал (фиг. 1) для гидродинамической компенсации возможного зарывания носовой части корпуса под гребни встречных волны при движении корабля на большой скорости хода, или же иметь завал верхней части шпангоутных контуров и заниженную высоту до точки сопряжения с ширстречным поясом верхней палубы тихоходных судов (фиг. 2), что требуется для компенсации килевой и вертикальной качки за счет приема на носовую палубу больших потоков воды из гребней штормовых волн;

– за счет слабовыраженного бульбового образования в нижней части таранного форштевня (фиг. 1,2–4) бортовая обшивка в диапазоне переменных ватерлиний образует винтообразную поверхность (фиг. 1,2–5) по спрямленным фрагментам шпангоутов на протяжении от форштевня до зоны отрыва от корпуса гребней расходящейся корабельной волны (в том числе соизмеримой по длине с внешними штормовыми волнами), что затягивает встречные потоки воды и волновые гребни под носовую скулу и днище корпуса, обеспечивая динамическую стабилизацию корабля на больших скоростях хода, и, как следствие, способствует лучшей ходкости и меньшей качке в условиях интенсивного штормового волнения;

– сразу за участком ватерлиний в зоне отрыва расходящейся корабельной волны может начинаться выпуклый изгиб шпангоутных контуров с образованием булей и завала борта на уровне действующей ватерлинии в средней части корпуса (фиг. 1,2–7), что необходимо для гидродинамической компенсации бортовой качки при плавании произвольным курсом относительно штормового волнения, а также создает условия для расталкивания крупных плавающих льдин под окружающие ледовые поля и, как следствие, предотвращение затягивания ледовых обломков в зону винто-рулевого комплекса по кормовым подзором, с возможностью создания ледового канала за кормой корабля.

Вышеперечисленные конструктивные особенности в едином комплексе инженерно-технических решений способствуют улучшению ходкости, маневренности и умерению качки в условиях интенсивного штормового волнения, а также предотвращают опасное набрызговое обледенение судовых устройств на верхней палубе корабля, и обусловливают возможность автономного плавания в режиме ледореза во льдах средней тяжести, при котором длительным по времени упором главных машин разделяются ледовые поля без опасных ударных нагрузок на корпус корабля. Безопасность плавания во льдах обеспечивается особой прочностью заостренного форштевня, и, возможно, устройством двойных бортов с малыми герметичными отсеками в носовой части корпуса на случай аварийной разгерметизации конструкций форштевня или прорыва обшивки корпуса в сопряженной зоне ударных ледовых нагрузок.

Краткое описание чертежей

Фиг. 1. Носовая часть корпуса быстроходного корабля, способного активно маневрировать в условиях ураганных ветров, штормового волнения и автономного плавания в обстановке средней ледовой сплошности.

Фиг. 2. Носовая часть корпуса тихоходного транспортного судна, способного удерживать заданное направление движения относительно малыми ходами в условиях ураганных ветров, штормового волнения и автономного судоходства в обстановке средней ледовой сплошности.



На чертежах цифрами отмечены следующие конструктивные особенности судовых обводов в носовой части корпуса:

1. Волнолом быстроходного корабля (фиг. 1) и лобовая переборка шельтердечной надстройки тихоходного транспортного судна (фиг. 2), укрывающих экипаж от прямых ударов волн при необходимости работы на верхней палубе в свежую погоду;

2. Существенное уменьшение надводного объема в носовой части корпуса устраивается из принципа гидродинамической (фиг. 1) и гидростатической (фиг. 2) компенсации килевой и вертикальной качки, что достигается за счет приема на низкую палубу бака больших по объему потоков воды из встречных гребней штормовых волн. Уменьшение высоты и площади верхней палубы бака предотвращает накопление больших масс льда в условиях ветрового обледенения, интенсивность накопления которого снижена или вовсе исключается при интенсивном заливании штормовыми волнами.

3. Заострение форштевня на уровне действующей ватерлинии позволяет создавать плавно закрученную винтовою поверхность (геликоид) из спрямленных шпангоутных контуров для закручивания набегающего потока под днище корпуса, что требуется для гашения обрушающегося гребня расходящейся корабельной волны и аналогичного подтапливания и пропуска через корпус гребней штормовых волн, вовлекаемых в скуловой круговорот со всех видимых встречных курсов.

4. Таранное упрочнение форштевня, достаточное для ударного разрушения крупных льдин без остановки корабля на скорости до 6 узлов, или безопасно останавливающее корабль при столкновении с непроходимыми льдами или торосами на скорости до 3-4 узлов, с последующим созданием упорного усилия для подвижки ледовых полей и создания трещин или разводий для поиска путей прохода корабля в сплошных льдах.

5. Скуловые обводы корпуса корабля повышенной штормовой мореходности образуются плавно закрученной винтовой поверхностью и оптимизируются по условиям минимизации расходящейся корабельной волны и ходового дифферента на больших скоростях хода на тихой воде, с последующей отработкой формы и высоты надводных ветвей шпангоутов для гидродинамической и гидростатической компенсации килевой и вертикальной качки в условиях интенсивного регулярного и ветрового волнения с групповой структурой пакетов волн и ярко выраженными гребными девятых валов.

6. Штормовой подрез форштевня для раскрепощения свободного рыскания и обеспечения удовлетворительной маневренности корабля в условиях крупного штормового волнения.

7. Завал борта на уровне действующей ватерлинии способствует гидродинамической компенсации бортовой качки корабля, а также перехватывает приподнятые гребнем корабельной волны ледовые поля и не допускает их затопление и затягивание в район винто-рулевого комплекса в кормовой части корпуса.



Список использованных источников

[1]. Храмушин В.Н. Штормовые мореходные изыскания в проектировании дальневосточного флота // Доклады научно-технической конференции «Проблемы мореходных качеств судов и корабельной гидромеханики» (XLIV Крыловские чтения 2013 г.). 22-23 сентября 2013. г. Санкт-Петербург. С. 98-101.

[2]. Vasily Khramushin. Features architecture of mean ship to navigation in heavy, stormy and ice conditions on the northern seas // Proceedings of the 14th International Ship Stability Workshop / Session 2^ Naval Ship Stability, 29th September – 1st October 2014, Kuala Lumpur, Malaysia. P. 47-57.

[3]. Кроленко С. И., Храмушин В. Н., Ключевые проектные решения и особенности штормового кораблевождения // Доклады научно-технической конференции: «Проблемы мореходных качеств судов, корабельной гидромеханики и освоения шельфа» (XLIV Крыловские чтения). СПб: ЦНИИ им. А.Н. Крылова, Центральное Правление РосНТО судостроителей им А.Н. Крылова, секция мореходных качеств судов. 15–16 ноября 2011 г., Санкт-Петербург. С. 72–85.

[4] Храмушин В. Н. Исследования по оптимизации формы корпуса корабля. Вестник ДВО РАН. 2003, № 1(107). С. 50-65.

[5]. «Hull» – Построение аналитической формы корпуса корабля, расчеты волнового сопротивления, кривых элементов теоретического чертежа и диаграмм остойчивости морских судов. Программа для ЭВМ, № 2010615849 от 8.09.2010 г. (shipdesign.ru/SoftWare/2010615849.html)

[6]. Mr. J. H. Michell on the Wave–Resistance of a Ship. Philosophical Magazine, 1898, vol.45, Ser.5, pp.106–123.

[7]. Храмушин В. Н. Поисковые исследования штормовой мореходности корабля. Владивосток: Дальнаука, 2003. 172 с.

[8]. Храмушин В. Н. Поисковые исследования штормовой мореходности корабля (История эволюционного развития инженерно-технических решений об обводах и архитектуре корабля, о единении морских наук и хорошей морской практики). LAMBERT Academic Publishing GmbH & Co. Germany, 2011. 288 c.

[9]. Храмушин В.Н. Корабль гидрографической и патрульной службы. Патент № 2384456 от 2010.03.20. shipdesign.ru/Invent/05.html

[10]. Храмушин В.Н. Рыболовное судно северных морей. Патент № 2535382 от 2014.07.28 shipdesign.ru/Invent/07.html
