Гидродинамическая модель источника штормовых нагонов и экстремальных течений под воздействием подвижного атмосферного тайфуна

Заявка: рег.  № 2016150042/28 от 2016-12-19, вх.№ 080340 (составлено 2016-11-18).
(Решение о выдаче патента от 2018-01-18)
G01W 1/00 (2006.01)   Метеорология ... системы, предназначенные для использования в метеорологии
G06F 19/00 (2011.01)  Устройства или способы цифровых вычислений или обработки данных для специальных применений

В.Н. Храмушин

Hydrodynamic model of a source of storm surges and extreme currents under the influence of a movable atmospheric typhoon

Формула изобретения

Способ построения гидродинамической модели источника штормовых нагонов и экстремальных течений под воздействием под-вижного атмосферного тайфуна, определяющий внешнее возмущение для прямого вычислительного эксперимента при моделировании штормо-вых нагонов и экстремальных течений вблизи побережья, с возможностью выбора наиболее вероятных или потенциально опасных маршрутов атмо-сферных тайфунов и глубоких циклонов над открытым морем, при этом:

– возмущение уровня моря задается в дифференциальных прираще-ниях атмосферного давления в форме гауссова источника – колокола внут-ри окружности на равноугольной меркаторской карте;

– подвижный очаг атмосферного давления дополняется ветровыми напряжениями со спиральным затягиванием поверхностных вод к центру циклонического вихря;

– для исключения ударных нагрузок на водную поверхность, все гео-метрические элементы формы и траектории атмосферного вихря, так же как и все его аэрогидродинамические характеристики, плавно распределя-ются с помощью гладких сплайновых аппроксимаций между контрольны-ми географическими пунктами на произвольно выбираемом маршруте ат-мосферного тайфуна или глубокого циклона.

– применяемые методы сплайн-интерполяции геометрических и гид-рометеорологических параметров построены на индексах контрольных то-чек во времени, что формально допускает возможность временной оста-новки движения циклона, в том числе с последующим возвратом его на пройденную траекторию, при этом ударные нагрузки на поверхности моря также не проявляются.

Реферат описания изобретения

Изобретение относится к гидрометеорологии и наукам об Атмосфере, Океане и Земле, вычислительной гидромеханике их взаимодействия при проявлении морских наводнений, экстремальных течений и других опасных морских явлений в открытом океане и вблизи побережья.

Предметом изобретения является вариант построения начальной геометрической формы, маршрута движения и плавно изменяющихся гидродинамических параметров очага длинноволновых возмущений уровня моря и экстремальных течений, возникающих в акваториях вблизи побережья, на мелководных банках и океанском шельфе во время прохождения атмосферных тайфунов и глубоких циклонов. Маршрут моделируемого тайфуна или циклона выбирается с синоптических карт, в том числе с прогнозных; с определением геометрических размеров очага по замкнутым изобарам; с возможностью указания максимальной ожидаемой скорости ветра.

Изобретение служит заданию внешних возмущений при реализации упреждающих вычислительных экспериментов по моделированию гидродинамического взаимодействия атмосферных тайфунов и глубоких циклонов с акваториями открытого океана и прибрежными мелководьями, что востребуется для выработки достоверных прогнозов по времени фактического проявления и интенсивности опасного гидродинамического действия морских наводнений и экстремальных течений вблизи морского побережья, включая бухты и гавани портов.

ил. 2

Описание изобретения

Изобретение относится к гидрометеорологии и наукам об Атмосфере, Океане и Земле, к реализации комплексного численного моделирования гидромеханики их взаимодействия при проявлении морских наводнений, экстремальных течений и других опасных морских явлений в открытом океане и вблизи побережья.

Назначение

Настоящим изобретением определяется алгоритмическое обеспечение механизма гидродинамического взаимодействия океана и атмосферы для реализации прямых вычислительных экспериментов при моделировании опасных морских явлений, штормовых нагонов и экстремальных течений в открытом океане, на шельфе и в акваториях прибрежного мелководья.

Предметом изобретения является строгое и однозначное определение маршрута движения, исходной геометрической формы и гидродинамических параметров очага возмущения водной поверхности при прохождении тайфунов и глубоких циклонов, минимально необходимые для выработки достоверных прогнозов морских наводнений и экстремальных течений вблизи морского побережья, включая бухты и гавани портов.

Уровень техники

Морские оперативные службы, так же как и режимные отделы инженерных изысканий в области контроля и прогноза динамики взаимодействия атмосферы и океана [1], в настоящее время активно задействуют прямые вычислительные эксперименты с использованием высокоэффективных компьютеров и систем дистанционных измерений реального гидродинамического состояния морских акваторий и атмосферы.

Настоящее изобретение является результатом систематических ретроспективных и специальных поверочных вычислительных экспериментов по моделированию и сопоставлению с наблюдениями за реальным воздействием на морское побережье различных тайфунов и глубоких циклонов над акваториями Японского и Охотского морей, на тихоокеанском шельфе Курильских островов.

Ресурсы современной многопроцессорной вычислительной техники вполне обеспечивают возможности заблаговременного моделирования потенциальной опасности различных вариантов развития штормовых нагонов и экстремальных течений в особо контролируемых акваториях в режиме упреждающего прогноза, в том числе с возможностью визуального анализа гидродинамической обстановки по всем другим прилегающим приморским акваториям, которые ранее не подвергались специальным океанографическим изысканиям для картирования проявления опасных явлений на морском побережье. Практическое использование изобретения востребуется для динамического представления внешних силовых возмущений морских акваторий в процессе постановки и проведения комплексного моделирования, с обоснованием адекватных прогнозов и ориентировочных оценок потенциальной опасности морских наводнений и экстремальных течений вблизи побережья. Такие оценки могут уточняться по мере поступления информации о реальном проявлении опасных морских явлений непосредственно в процессе оперативного контроля и прогноза усиления или снижения опасности морских тайфунов или глубоких циклонов вблизи конкретных участков морского побережья, в бухтах и гаванях морских портов.

Осуществление изобретения

В действующих морских службах оперативного прогноза и предупреждения об опасных природных явлениях требуется использование предельно быстрых и эффективных алгоритмов для реализации прямых вычислительных экспериментов по упреждающему моделированию штормовых нагонов, в том числе с задействованием синоптических прогнозов или возможно опасных маршрутов морских тайфунов и глубоких атмосферных циклонов. Для практической реализации вычислительного эксперимента в регламенте оперативной работы может задействоваться крайне ограниченная гидрометеорологическая информация о реальном состоянии моря и атмосферы в зоне активизации штормовых явлений на море.

Настоящим изобретением определяется главная часть гидродинамического возмущения по поверхностным градиентам атмосферного давления и спирального распределения циклонических ветров, возникающих над морскими акваториями при прохождении тайфунов и глубоких циклонов. Активное действие таких циклонов проявляется в форме корабельных вол, аккумулирующих значительную кинетическую энергию при формировании длинноволновых фронтов морских наводнений над относительно мелководными акваториями, где скорость перемещения атмосферного возмущения становится соизмеримой или большей скорости движения свободных длинных волн по подстилающей водной акватории, либо когда размеры циклонических вихрей становятся соизмеримыми с пучностями собственных колебаний уровня моря вблизи побережья, подверженному активному влиянию прилегающих длинноволновых осцилляторов с высокодобротными частотными характеристиками.

Геометрические размеры атмосферного тайфуна или глубокого циклона могут быть выбраны с гидрометеорологических карт, в том числе прогнозных, по последней замкнутой изобаре. Обычно это соответствует величине 1000 мбар, от которой отсчитывается величина подъема уровня моря в центе циклона (1 мбар = 1 см). Поверхностное напряжение штормового ветра [2] задается максимальной скоростью на высоте 10 м, и эмпирическим коэффициентом СА – с величиной 0,002 для теплых морей, или СА £ 0,001 для дальневосточных морей в холодные сезоны года.

Построенный таким образом гидродинамический очаг не привносит в результаты численного моделирования непредсказуемых неопределенностей, связанных со сложным рельефом дна или самовозбуждением сеточных аппроксимаций при нарушении интерполяционной гладкости волновых фронтов. На вновь образуемых фронтах корабельных волн циклонического происхождения присутствуют компоненты высокочастотных длинноволновых возбуждений, которые приведут к возбуждению прибрежные длинноволновые осцилляторы, которые, в зависимости от длительности штормового воздействия, приведут к проявлению метеоцунами с периодами волн порядка 3-5 минут вблизи прибрежных мелководий, и – порядка 12 минут при возбуждении длинных волн на шельфовыми акваториями.

Опыт инженерных построений подвижных очагов атмосферных возмущений от исторических циклонов над Японским и Охотским морями, над тихоокеанскими акваториями шельфа Курильских островов, подтверждает в целом корректность моделируемых процессов зарождения, трансформации при распространении и последующем проявлении морских наводнений и экстремальных течений вблизи контролируемых прибрежных акваторий, а также в закрытых бухтах и гаванях морских портов.

Представленное настоящим изобретением гидродинамическое построение источника длинноволновых процессов под воздействием тайфунов и глубоких циклонов над водными акваториями может быть задействовано в качестве внешнего возмущения при постановке и проведении прямого численного моделирования [3] морских наводнений и экстремальных течений вблизи побережья в оперативном режиме и в регламентной работе морских служб прогноза и предупреждения о потенциально опасных морских явлениях.

Способ динамического построения гидродинамической модели очага штормовых нагонов предусматривает возможность выбора наиболее вероятных или потенциально опасных маршрутов атмосферных тайфунов и глубоких циклонов над открытым морем, при этом:

– возмущение уровня моря задается в дифференциальных приращениях атмосферного давления в форме гауссова источника – колокола внутри окружности на равноугольной меркаторской карте;

– подвижный очаг атмосферного давления дополняется ветровыми напряжениями со спиральным затягиванием поверхностных вод к центру циклонического вихря;

– для исключения ударных нагрузок на водную поверхность, все геометрические элементы формы и траектории атмосферного вихря, так же как и все его аэрогидродинамические характеристики, плавно распределяются с помощью гладких сплайновых аппроксимаций между контрольными географическими пунктами на произвольно выбираемом маршруте атмосферного тайфуна или глубокого циклона.

– применяемые методы сплайн-интерполяции геометрических и гидрометеорологических параметров построены на индексах контрольных точек во времени, что формально допускает возможность временной остановки движения циклона, в том числе с последующим возвратом его на пройденную траекторию, при этом ударные нагрузки на поверхности моря также не проявляются.

Практический прогноз штормовых нагонов и экстремальных течений вблизи морского побережья обладает высокой степенью достоверности по времени фактического проявления и интенсивности опасного гидродинамического воздействия тайфунов и глубоких циклонов в открытом море и вблизи побережья.

Реализация изобретения ожидается в составе программного комплекса «Ani» [3], с последующим оформлением графических процедур для интерактивного формирования маршрутов и параметров атмосферных тайфунов и циклонов в рамках настоящего изобретения.

Краткое описание чертежей

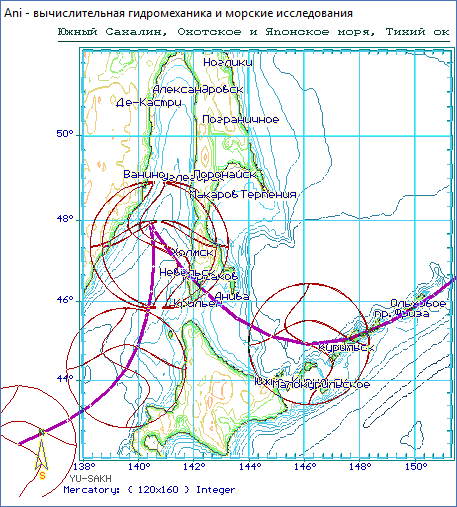

Фиг.1. На батиметрической карте Татарского пролива, Охотского моря в Северо-Западной части Тихого океана приведен маршрут с контрольными местоположениями циклона через каждые 6 часов физического времени от начала вычислительного эксперимента. Горизонтальной дужкой внутри круга активного действия циклона показан характер изменения уровня моря; вертикальная кривая отмечает циклоническое направление ветра по спирали против часов стрелки в северном полушарии Земли. Большая кривизна траектории или практически обратное направление движение циклона связано с его шестичасовым стоянием в одном месте над Татарским проливом.

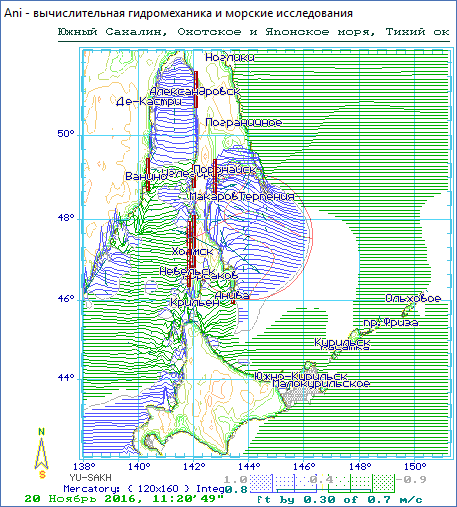

Фиг. 2. Прохождение циклона над глубоководными акваториями не приводит к большим длинноволновым откликам. Опасное действие атмосферного циклона форме корабельных вол, аккумулирующих значительную кинетическую энергию при формировании длинноволновых фронтов морских наводнений над относительно мелководными акваториями, где скорость перемещения атмосферного возмущения становится соизмеримой или большей скорости движения свободных длинных волн по подстилающей водной акватории. На рисунке видны собственные длинноволновые колебания уровня моря вблизи побережья, действующие после прохождения циклона в сейшевых явлений.
